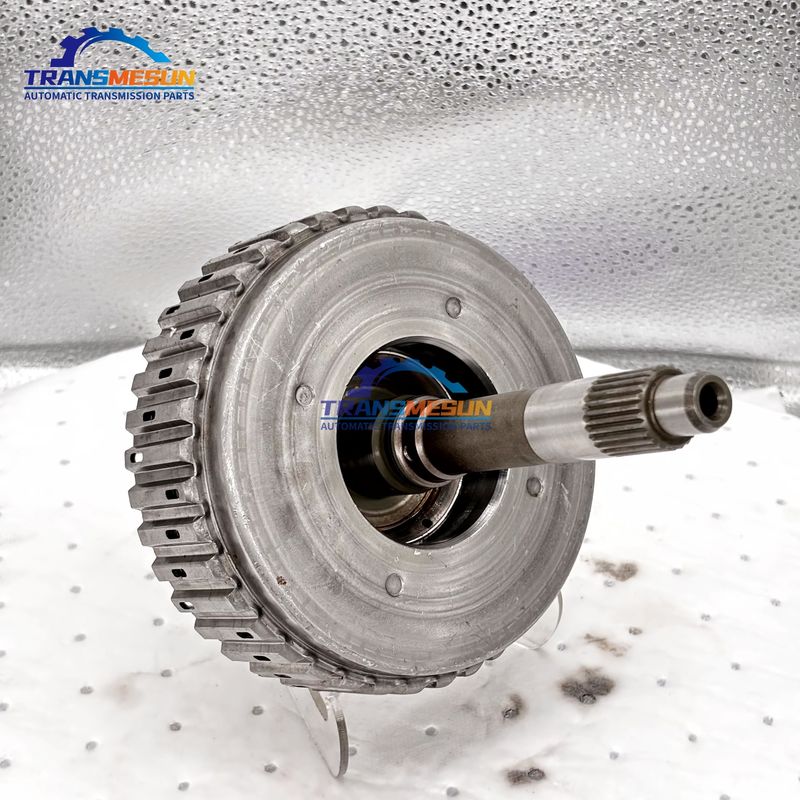

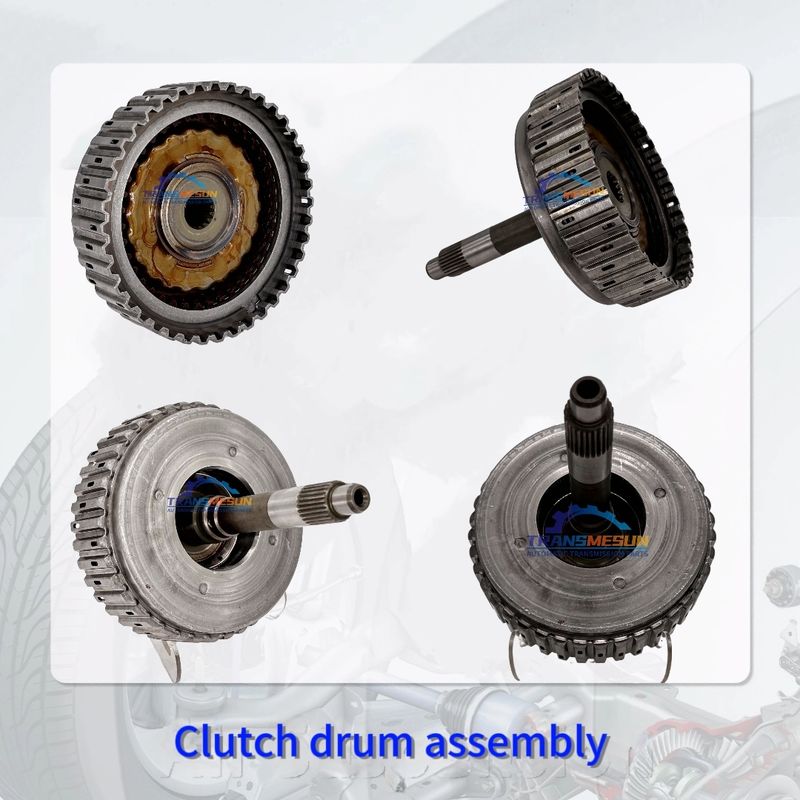

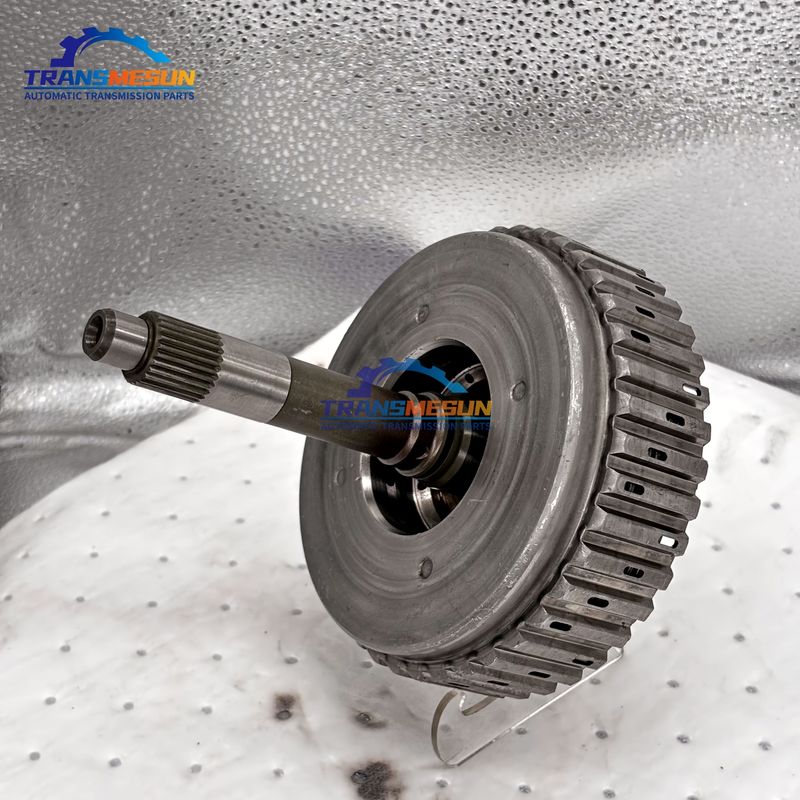

O conjunto de entrada do tambor da embreagem de engrenagem dianteira da transmissão automática U151F é adequado para a transmissão Toyota Highlander.

Função:Transmite o binário do motor para o conjunto de velocidades planetário através de placas de embreagem ligadas (normalmente 1a, 3a e 4a marchas).

Principais componentes:

• Eixo de entrada:Aço endurecido com splines de moagem de precisão (conexões ao conversor de binário)

• Bateria de embreagem:Híbrido de alumínio/aço com canal de pistão soldado a laser

• Pisto integrado:Segamentos de alta pressão (Vitron ou HNBR) para aplicação rápida

Modo de falha:

• Desgaste do Spline:Causas da resistência da embreagem (ligação retardada, códigos P0776)

• Bateria Warpage:O sobreaquecimento distorce a superfície de vedação (> 0,1 mm de escoamento = substituição)

• Extrusão de selos:ATF contaminado degrada selos → perda de pressão

Verificação crítica:

1. Função final do eixo de medição (< 0,3 mm)

2. Verificar a concentricidade do tambor (teste do indicador do mostrador)

3. Inspeccionar o furo do pistão para marcar

Dica profissional:Pre-mergulhar novas placas de embreagem em ATF por 30 minutos ̇ placas secas causar flare de mudança inicial.
